MAX98357 I2S 3W klass D förstärkare breakoutmodul DAC avkodare modul filtrerad ljudkort kompatibel med Raspberry Pi ESP32 — Hörlurar och ljud

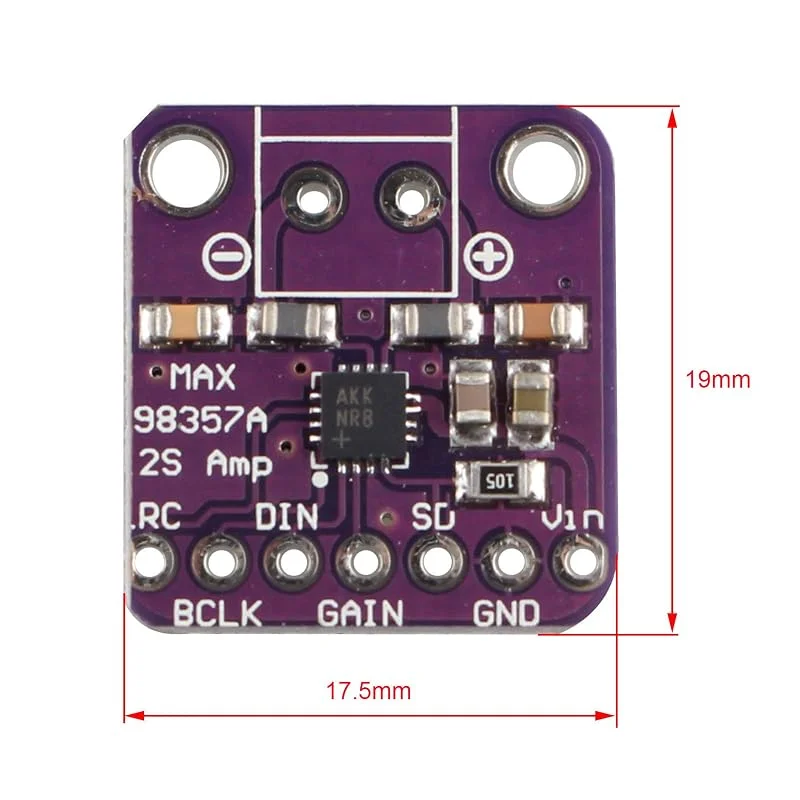

Funktioner:MAX08357 I2S Amp Breakout kräver standard I2S digital ljudingång och avkodar inte bara det i analog, utan förstärker den också direkt till en högtalare.I2S i ett digitalt ljudprotokoll som används på kretskort för att skicka ljuddata runt. Därefter används tre eller fyra stift för att mata in eller mata ut data (data in, data, bitklocka och vänster-höger kanalvälj). Vanligtvis finns det det ett DAC-chip som tar I2S in och konverterar det till analogt som kan driva en hörlur.Inuti miniatyrchipet är en klass D-kontroll, som kan köras från 2,7 V-5,5 VDC. Klass D gör den perfekt för bärbara och batteridrivna projekt. Det har inbyggt termiskt och överströmsskydd.Det finns en förstärkningsnål som kan manipuleras för att ändra vinsten. Som standard ger förstärkaren dig 9 dB vinster.Specifikation:CHIP: MAX98357Typ: Klass DUteffekt: 3,2 W vid 4 Ω och 10 % THD; 1,8 W vid 8 Ω och 10 % THD.I2S provtagningsfrekvens: 8 kHz – 96 kHzKlass D-förstärkare med valfri vinning: 3dB/6dB/9dB/12dB/15dBKompatibel ljud- och videoutrustning stil: Spelare, hörlurar och hörlurar, högtalare, professionellt ljudBräda storlek: 19 × 17,5 mmSatsens vikt: 2,2 gStiftbeskrivning:LRC: Vänster/höger klocka i I2S och LJ-läge. Den synkrona klockan används i TDM-läge.BCLK: bitars klockinmatningDIN: digital ingångssignalGAIN: förstärkning och kanalval. I TDM-läge fixeras vinsten vid 12 dBSD: Avstängning och kanalval. SD-MODE dras lågt för att sätta enheten i ett avstängningsläge.GND: elytaVCC: positiv strömförsörjning, DC 2,5 V-5,5 VPacklista:1 × MAX08357 I2S Amp breakout1 × Stifthuvud1 × terminal
